Destacar:
MDI CAN Instrumento medidor BDI
, 1.3 polegadas Displays BDI Meter
, MDI CAN BDI Meter

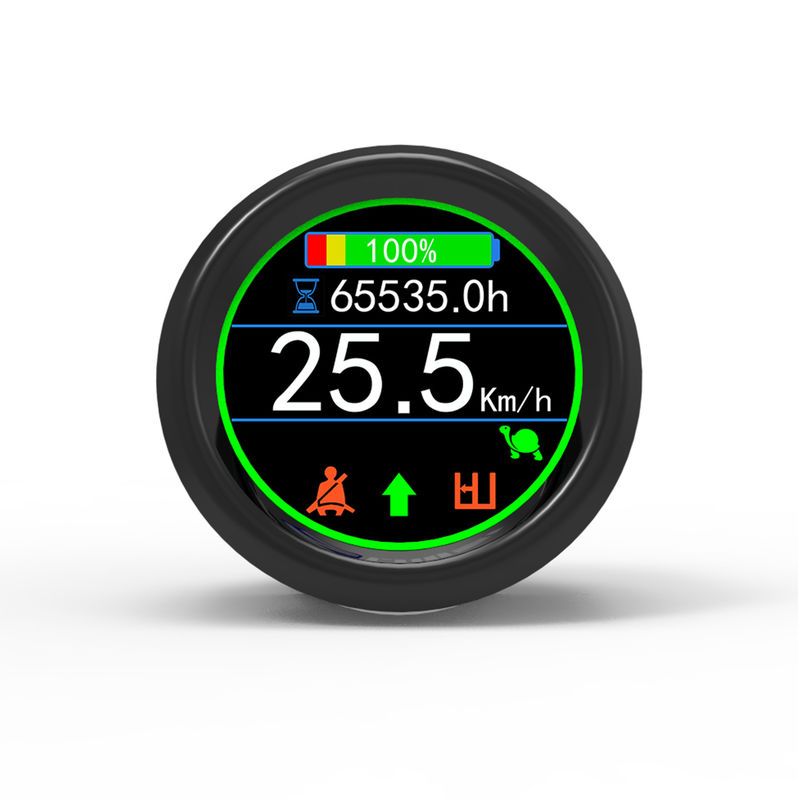

MDI CAN Instrumento BDI Meter 1,3 polegadas Displays YB13SC versão atualizada
YB13SC versão atualizada do instrumento MDI CAN 1.3 polegadas Mostra a velocidade atual do veículo, em Km/h.
Descrição do produto:
O YB13S é uma versão atualizada do instrumento MDI CAN, que é compatível com os instrumentos da série DALA MDI CAN e pode ser personalizado com hardware e software de acordo com as necessidades dos clientes.
Esta série de instrumentos para veículos baseia-se na comunicação CAN e exibe a velocidade do veículo, a potência, o contador horário, o modo de velocidade, o código de avaria e outras informações, comunicando com o veículo,e tem as vantagens de comunicação oportuna, exibição em tempo real, e visualização alta.
O contador é ligado ao controlador através de um simples arnês de fiação, sem necessidade de ligação à bateria.Uma ligação tão simples reduz tanto o custo do arnês como o tempo de instalação.
Descrição da interface CAN
O YB13S possui uma interface de autocarro CAN unidirecional que lhe permite trabalhar com outros dispositivos elétricos na mesma rede de autocarros CAN e trocar informações com outros dispositivos elétricos através do autocarro CAN.
Um resistor de terminação é construído no instrumento, ou seja, há um resistor de 120Ω entre CANH e CANL (A5 e A6 são encurtados).Por conseguinte, o instrumento pode ser utilizado como um módulo terminal numa rede CAN.
Observação: Se o YB13S não receber a mensagem CAN por um determinado período de tempo, ele exibirá a falha "NO CAN MASSAGE", e quando a mensagem CAN for recebida novamente, a falha desaparecerá.
Em geral
O projeto da perspectiva é bonito e elegante, com instruções de operação únicas e atraentes e ícones de alarme.A iluminação de aviso LED no anel exterior da frente envia ao condutor um sinal claro do estado do veículoO código de falha indica as fontes das falhas (tracção, bomba, direcção), analisa as causas das falhas e resolve os problemas de forma oportuna e eficiente;Assim, uma interacção humano-computador altamente eficiente pode ser alcançada através da informação visual ao condutor, incluindo a velocidade actual., medidor de horas, BDI, modo de funcionamento e outros.
Instruções de interface
| ícones |
Descrições |
| IDB |
Mostra a carga da bateria restante, quando a bateria está baixa, a barra de ícones do BDI é de cor vermelha. |
| Código de falha |
Exibir o código de falha do nó de falha atual (controlador), quando ocorrem falhas múltiplas, os códigos de falha serão exibidos cíclicamente com um intervalo de 1s. |
| Modo de desempenho |
Ícone de tartaruga indica modo de baixa velocidade. |
| Modo de serviço |
Quando é detectada uma falha no sistema, aparece o ícone de serviço juntamente com o código de falha e a luz de alarme LED é vermelha. |
| Métro de horas |
Os dígitos indicam o tempo de ligação acumulado do veículo corrente, em h. |
| Luz de alarme |
A luz de alarme é verde em condições normais, vai virar para vermelho quando for detectada uma falha no sistema. |
| Medidor de velocidade |
Indica a velocidade actual do veículo, em Km/h. |
